雙基色led顯示屏是由多媒體卡、長線驅動、幀控器及顯示單元構成的雙基色led顯示屏系統。

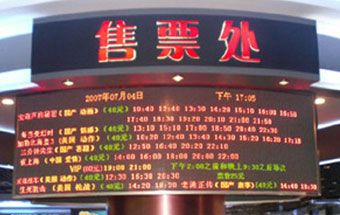

她被廣泛的應用于文字和簡單圖案信息的顯示。比如酒店大堂，銀行大廳，超市門口等大型公共場所中，雙基色led顯示屏通過軟件驅動，向受眾傳達著各種廣告信息。

雙基色led顯示屏系統特點：

雙基色led顯示屏多媒體卡主要功能是能夠?qū)?a href="http://www.hailizi.com.cn/zhizuo-led-ping-mulu.html">計算機的顯示內容進行數字化(本身也完成vga顯卡功能)，同時也能對外部輸入的視頻信號采樣，轉換成數字化信號輸出，以供顯示屏使用。

雙基色led顯示屏長線驅動卡是將多媒體卡輸出的數字信號轉換為RS422接口信號，以便于長距離傳輸。在主控計算機與顯示屏相距較遠的情況下(350m內)采用這樣差分傳輸方式能獲得可靠的結果。

雙基色led顯示屏幀控器為顯示屏的核心單元，完成的主要功能包括：數據接收、數據處理、數據存貯、數據分配、灰度實現、視覺修正及調節等。由于其實現的功能復雜，控制內容繁多，因而采用了大規?？删幊唐骷?，對電路高度集成，幀控器分配輸出送顯示屏分部的灰度數據信號，信號是并行傳送的，因而傳送頻率較快。

雙基色led顯示屏控制系統最顯著的特點是：控制邏輯高度集中，并且高度集成。led顯示屏的最前端顯示模塊部分主要只包括驅動電路，即便是配色功能都由主控器統一完成，所以顯示模塊電路極其簡單，極大地提高屏體的可靠性、可維護性。本系統性能指標達到：

1、 灰度等極：真正的每色256級。
2、 模 式：顯示模式全跟蹤，支持1024x768的高分辨率模式。
3、 刷新率：幀刷新頻率大于200hz，畫面極其穩定，無閃爍感。
4、 主 頻：主頻高達64mhz，對今后的改進留有很大的余地。
5、 工作方式：全鎖存的工作方式，即使用錄象機轉錄也是清晰的.
